SAVIJANJE
Aluminijumskih profila

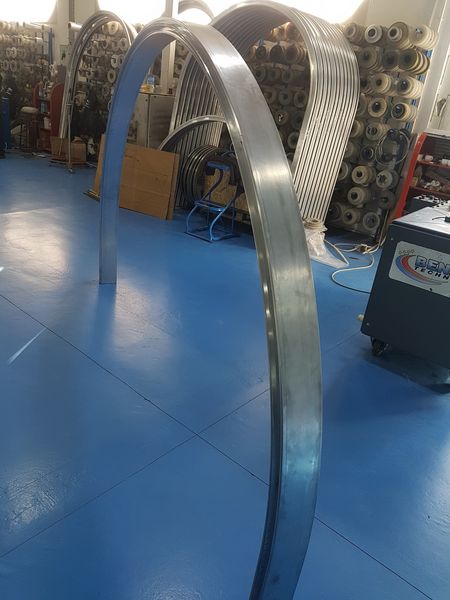

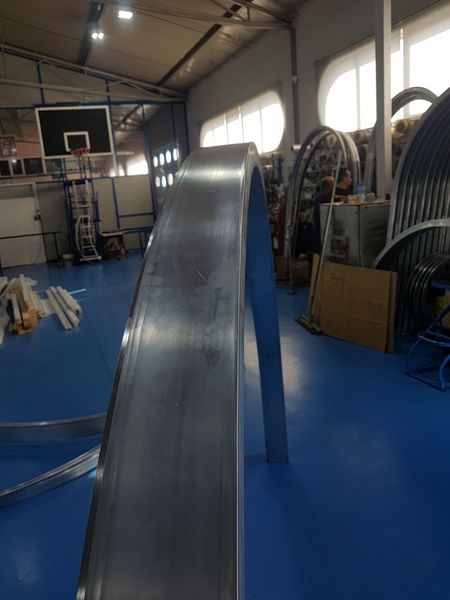

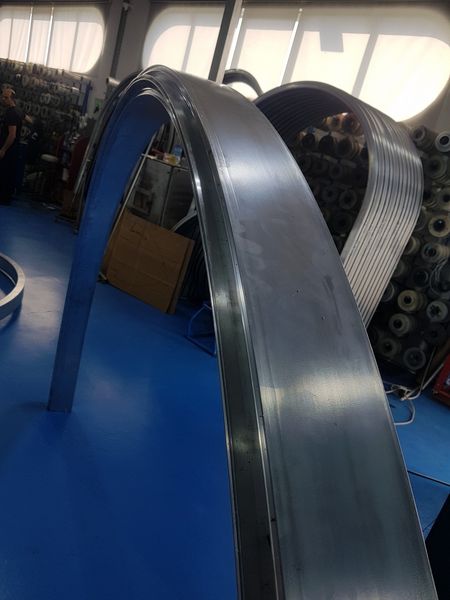

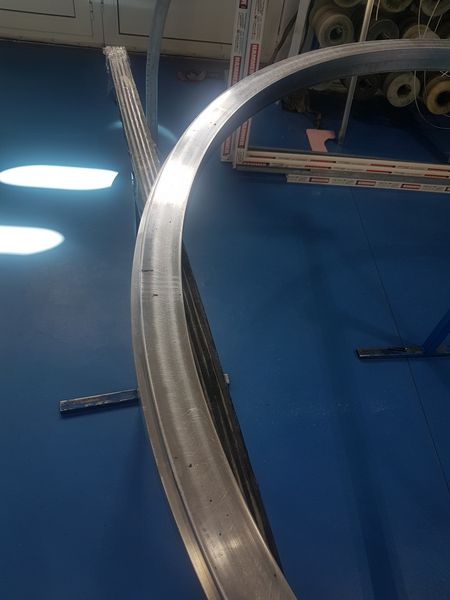

Pružamo vam sledeće mogućnosti za uslužno savijanje aluminijumskih profila:
- Minimalni prečnik 300-350 mm.
- Savijanje neograničene dužine aluminijumskih profila (6500 mm).
- Bočno savijanje aluminijumskih profila (može u sve 4 ravni).

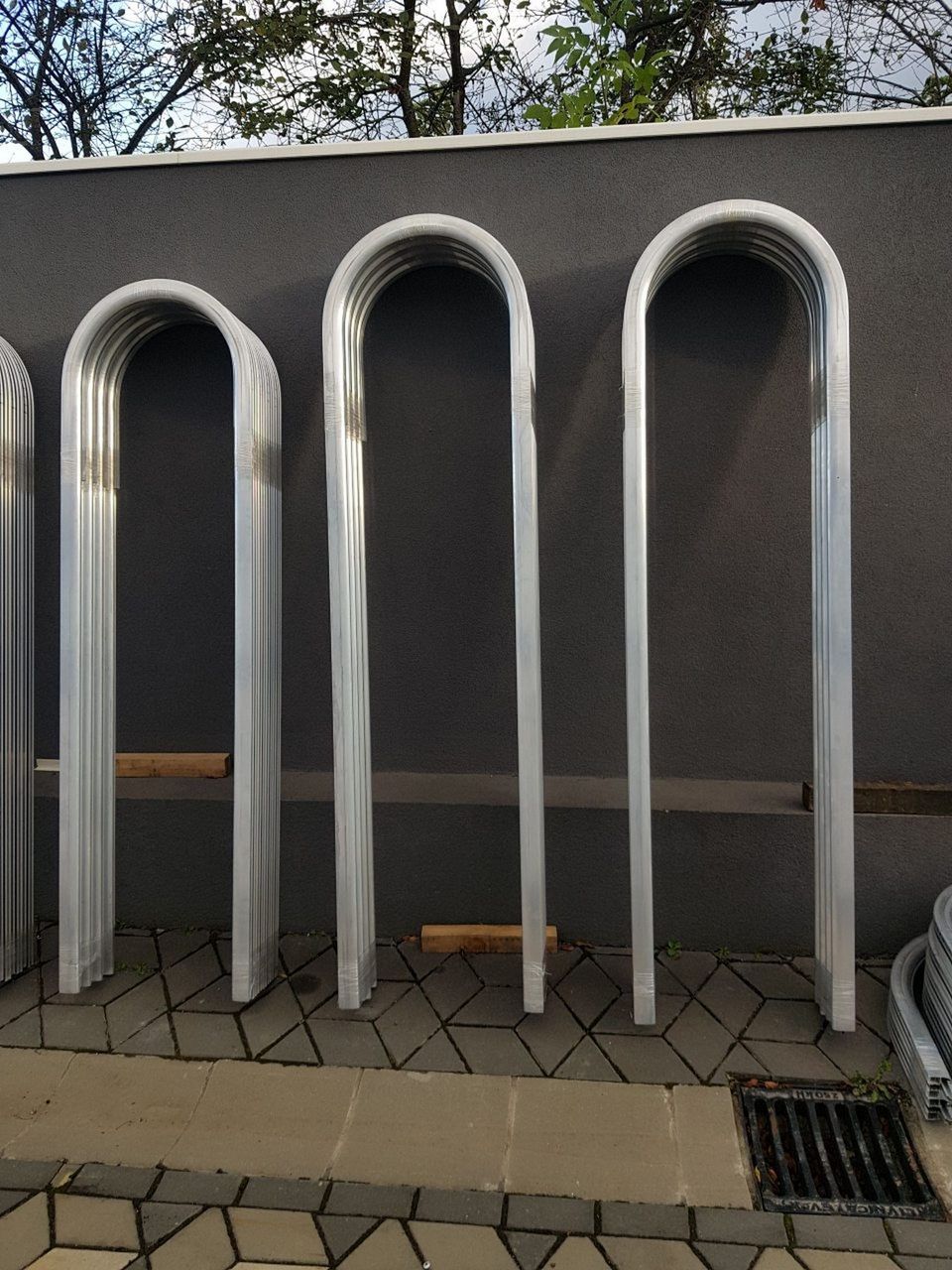

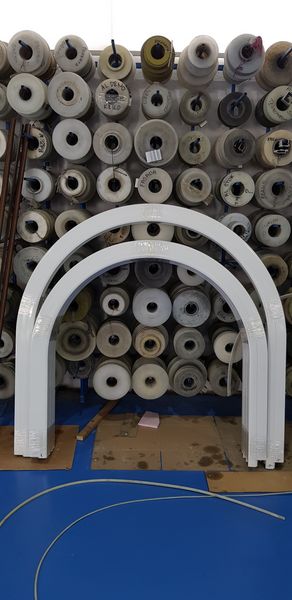

- Savijanje kutijastih i okruglih profila, kao i rukohvata za ograde.
- Savijanje Aluminijumskih profila za roletne.
Opis tehničkih karakteristika :

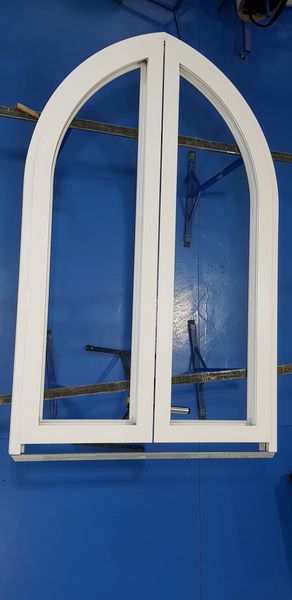

- Savijanje aluminijumskih i PVC profila u sve četiri ose

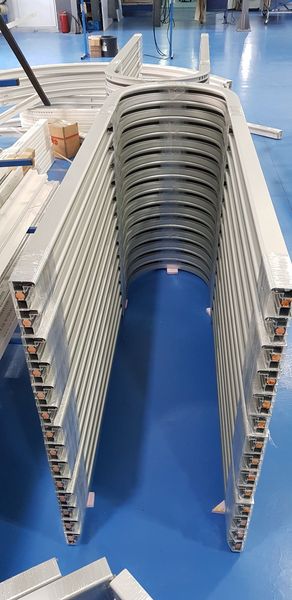

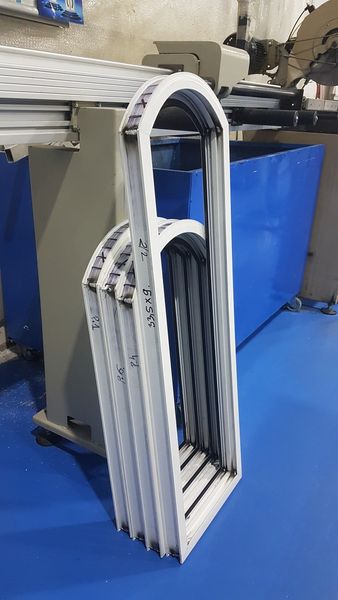

- Savijanje aluminijumskih profila sa termo-mostom i bez termo-mosta
- Savijanje aluminijumskih profila za sisteme drvo-aluminijum

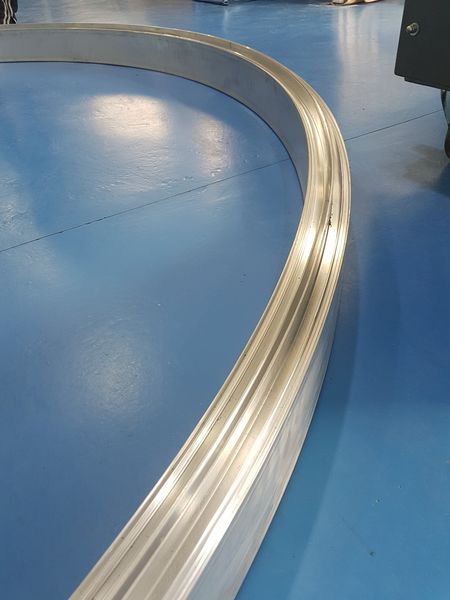

- Savijanje fasadnih aluminijumskih profila

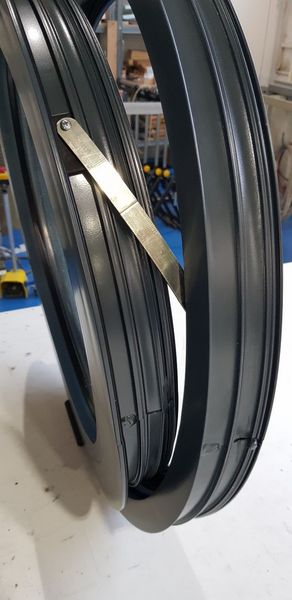

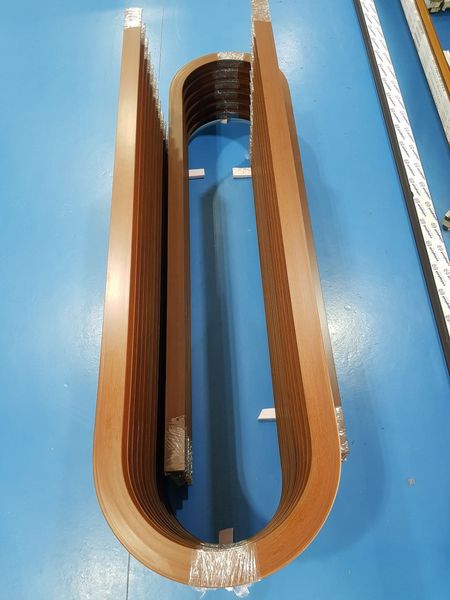

- Savijanje laminiranih i obojenih profila
- Savijanje tehničkih Aluminijumskih i čeličnih profila maksimalnih dimenzija do 150 X 200 mm, debljine zida do 4 mm
TIM-MACHINE
CNC
- Minimalni radijus luka za određene profile kreće se od 150 do 200 mm
- Savijanje PVC profila sa čeličnim ojačanjem
- Savijanje neograničene dužine profila
- Maksimalni radijus savijenog luka je neograničen

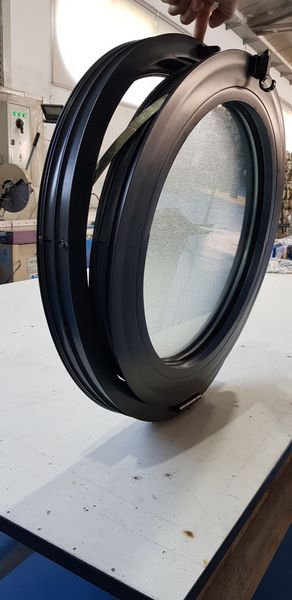

- Savijanje aluminijumskih i PVC profila u sve četiri ose

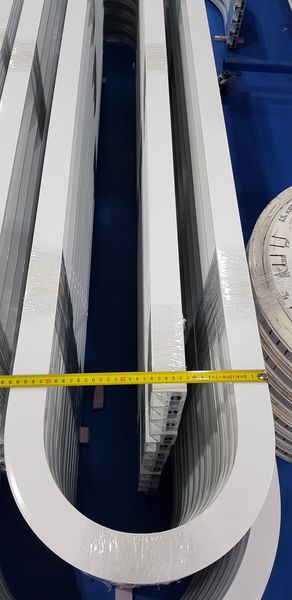

- Savijanje profila sa originalnom zaštitnom folijom
- Proces savijanja jednog profila u automatskom modu na mašini traje od 7 do 8 minuta
- Proces pripreme jednog profila za savijanje traje od 10 do 15 minuta
- Proces pripreme podrazumeva obavezno punjenje aluminijumskih i PVC profila peskom
- Savijanje PVC profila se obavlja uz pomoć fenova na vreli vazduh
- Savijanje profila i nadgledanje procesa obavlja jedan operater na mašini
- Savijanje PVC profila sa čeličnim ojačanjem moguće je samo u slučaju kada se radi o pravilnim lukovima čije su vertikale duže od 250 mm
- Savijanje PVC profila bez čeličnog ojačanja
- Savijanje aluminijumskih profila sa termo-mostom i bez termo-mosta
- Savijanje aluminijumskih profila za sisteme drvo-aluminijum
- Savijanje fasadnih aluminijumskih profila
- Savijanje plastificiranih, eloksiranih, laminiranih i obojenih profila
- Savijanje profila kod kojih su komore ojačane staklenim vlaknima
- Savijanje tehničkih AL i čeličnih profila maksimalnih dimenzija do 80 X 80 mm, debljine zida do 4 mm

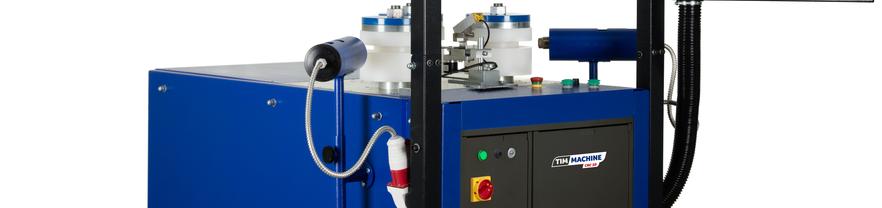

Tehničke karakteristike
| Naziv mašine | TIM-MACHINE |
|---|---|
| Model mašine | CNC |
| Dimenzija mašine | 1650 x 1600 x 2800 mm |
| Težina mašine | 910 kg |
| Broj pogonskih osovina | 3 |
| Brzina okretanja osovine | 0-35 o/min |
| Prečnik osovine | 70 mm |
| Visina osovine | 160 mm |
| Napon struje | 3x380V~50 Hz |
| Elektromotor sa reduktorom 1 | 5,5 KW |
| Elektromotor sa reduktorom 2 | 2,2 KW |
| Elektromotor sa reduktorom 3 | 1,1 KW |
| Garancija | 1 godina |
TIM-MACHINE
CNC

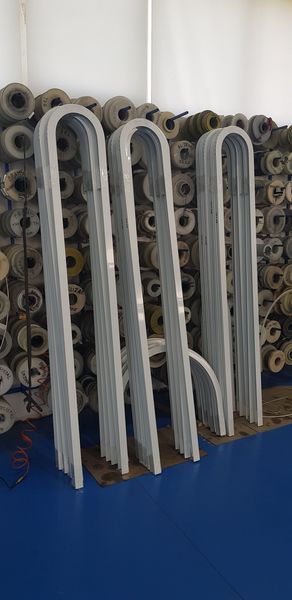

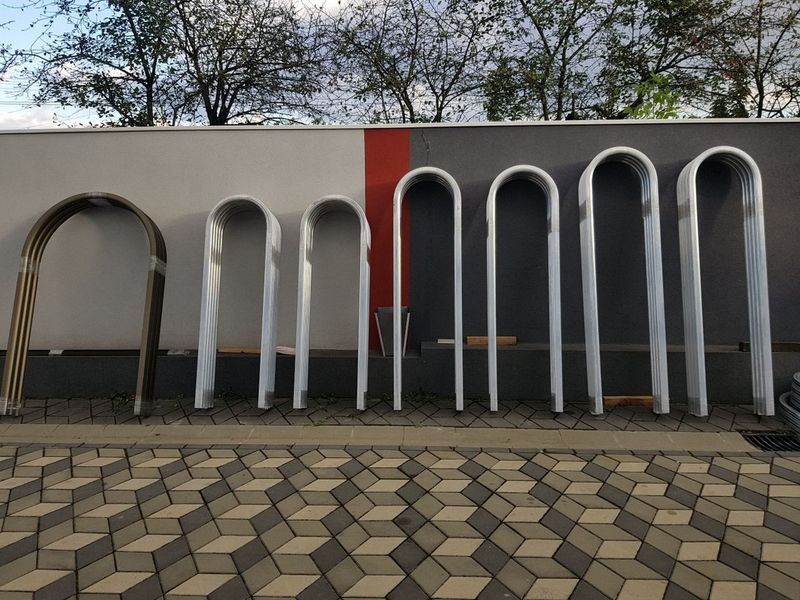

- Prikazane oblike lukova ovaj model mašine savija u režimu CNC AUTOMATIC
- U ovom režimu operater pomoću tastera na mašini pozicionira profil pre početka procesa savijanja.
- U ovom režimu mašina uz pomoć računara može da postavi svaki profil u nulti položaj pre početka procesa savijanja.
- U ovom režimu operater unosi odgovarajući korekcioni broj u program u zavisnosti od vrste materijala i dimenzije luka.
- U ovom režimu korekcioni broj se unosi samo jednom za luk koji se savija po prvi put.
- U ovom režimu PLC upravlja procesom savijanja dok računar čuva i preporučuje odgovarajući korekcioni broj za savijanje profila.
- U ovom režimu računar za svaki sledeći luk od istog materijala automatski dodeljuje odgovarajući korekcioni broj.
- U ovom režimu računar čuva sve ispravne korekcione brojeve i preporučuje ih operateru za svaki sledeći luk u zavisniosti od izabrane vrste materijala i dimenzije luka koji se savija.
- U ovom režimu proces savijanja profila se odvija automatski za svaki radijus posebno.
- U ovom režimu operater meri i kontroliše dimenziju luka na mašini u toku procesa savijanja.
- U ovom režimu operater zaustavlja proces savijanja onda kada je luk savijen na potrebnu dimenziju.
- Ovaj režim poseduje zvučno obaveštenje za operatera kada se prepreka pojavi u opasnoj zoni oko mašine i valjaka.
- Ovaj režim poseduje bezbednosnu 3D kameru koja automatski zaustavlja proces savijanja onda kada se u zoni oko mašine i valjaka pojavi bilo kakva prepreka.
TIM-MACHINE
CNC
- Prikazane oblike lukova sa dva radijusa ovaj model mašine savija automatski u dva nezavisna režima NC AUTOMATIC
- U ovom režimu operater pomoću tastera na mašini pozicionira profil pre početka procesa savijanja.
- U ovom režimu mašina uz pomoć PLC uređaja može da postavi svaki sledeći profil u nulti položaj pre početka procesa savijanja.
- U ovom režimu operater unosi odgovarajući korekcioni broj u program u zavisnosti od vrste materijala i dimenzije luka.
- U ovom režimu korekcioni broj se unosi i menja svaki put kada se savija novi luk.
- U ovom režimu PLC upravlja procesom savijanja dok operater za svaki novi luk mora da unese odgovarajući korekcioni broj.
- U ovom režimu proces savijanja profila se odvija automatski za svaki radijus posebno.
- U ovom režimu operater meri i kontroliše dimenziju luka na mašini u toku procesa savijanja.
- U ovom režimu operater zaustavlja proces savijanja onda kada je luk savijen na potrebnu dimenziju.
TIM-MACHINE
CNC

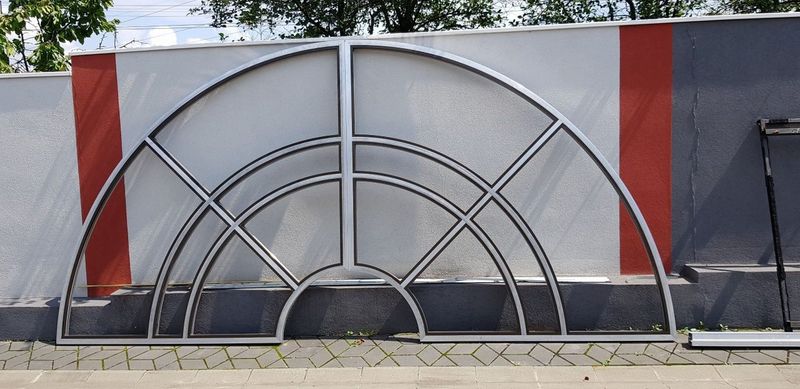

- Prikazane oblike lukova sa dva i tri radijusa ovaj model mašine savija isključivo u režimu MANUAL
- U ovom režimu operater pomoću četiri tastera na mašini postavlja profil u početni položaj.
- U ovom režimu procesom savijanja od početka do kraja upravlja operater pomoću četiri tastera na mašini.
- U ovom režimu operater meri i kontroliše dimenziju luka na mašini u toku procesa savijanja.
- U ovom režimu operater zaustavlja proces savijanja onda kada je luk savijen na potrebnu dimenziju.
Manual
Prednosti CNC mašine za savijanje
- Model CNC omogućuje da se lukovi sa jednim radijusom savijaju u režimu CNC AUTOMATIC

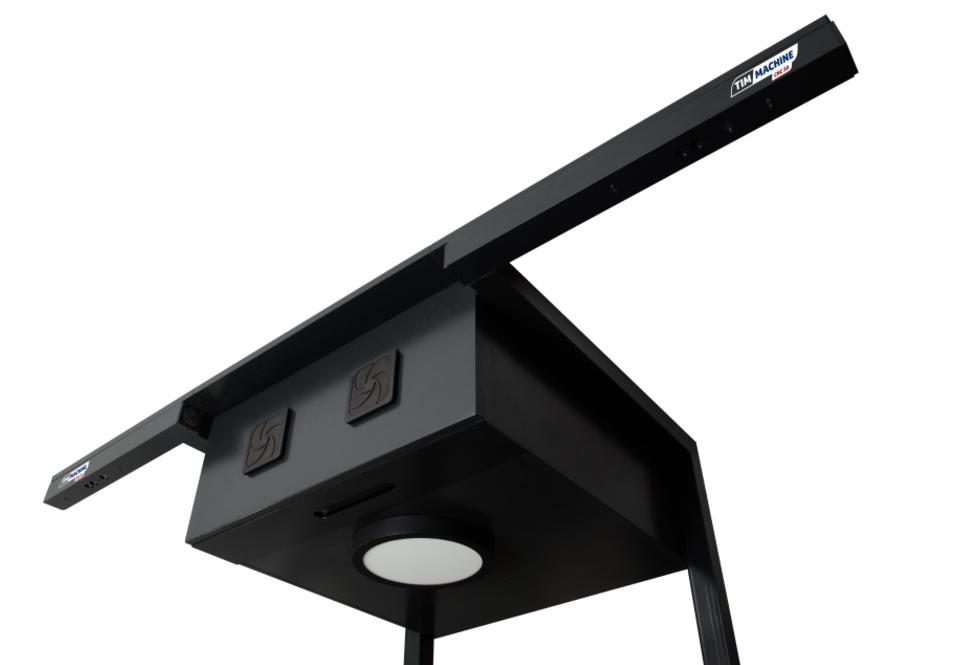

- Model CNC poseduje bezbednosnu 3D kameru koja automatski zaustavlja proces savijanja onda kada se u zoni oko mašine i valjaka pojavi bilo kakva prepreka. NOVO PATENT
- Model CNC poseduje moćni računarski sistem koji uz pomoć najnaprednijih algoritama pri odabiru vrste profila i radijusa luka, automatski operateru predlaže odgovarajući korekcioni broj potreban za savijanje.

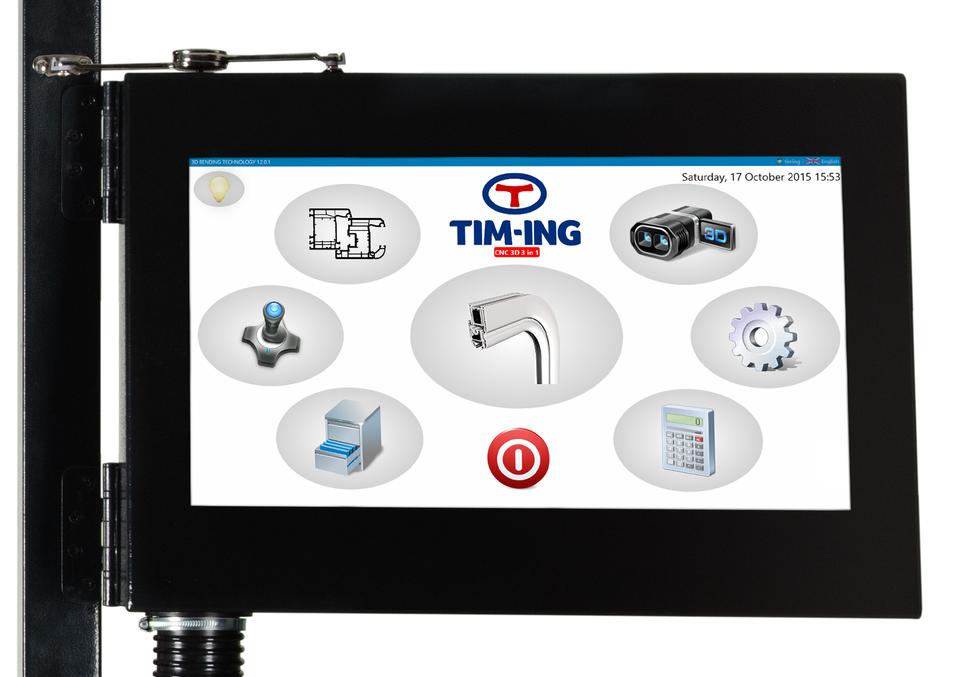

- Model CNC poseduje veliki touch-screen monitor veličine 22,5 inča
- Model CNC 3D poseduje laserski uređaj koji milimetarski precizno određuje sredinu luka i otklanja grešku izmeštanja sredine luka u jednu stranu, čime se postiže apsolutna simetričnost leve i desne strane luka. NOVO PATENT
Šta nas izdvaja od konkurencije
- Automatsko zaustavljanje procesa savijanja prilikom detektovanja prepreke u zoni oko mašine. NOVO PATENT
- Upravljanje mašinom uz pomoć računara koji se nalaze na udaljenoj lokaciji.
- Laserski uređaj koji milimetarski prcizno određuje sredinu luka čime se postiže simetričnost leve i desne strane luka NOVO PATENT
- Laserski uređaj koji koriguje grešku sredine luka u toku procesa savijanja NOVO PATENT
- Kvalitetno savijanje aluminijumskih i PVC profila kod izuzetno malih radijusa od 200 do 300 mm. Visok kvalitet se postiže zahvaljujući precizno izrađenim alatima i velikom iskustvu koje imamo u ovom poslu.
- TIM-ING CENTAR je prva kompanija na svetu koja je 1999. godine na mašini za savijanje sa tri valjka počela da savija PVC profile sa i bez metalnog ojačanja. Naši konkurenti iz Nemačke i Italije su tek 2012. godine nakon isteka našeg starog patenta (Patent: WO2004045833 A1) počeli da primenjuju upravo našu ideju i tehnologiju savijanja PVC profila na svojim mašinama sa tri valjka.
